智能定時吹掃裝置

概述: 為防止供風管道內的空氣中的雜質、粉塵進入取壓管線或動壓測量裝置的取壓孔（全壓孔或靜壓孔）中，形成堵塞，影響風壓和風量測量 精度而設計的。裝置由定時控制器、變送器入口保護閥、壓縮空氣調壓閥、電動控制閥、氣動控制閥、流量計、壓力表等組成，按一定的時間周期間斷性地對測量管線輸送 5～8kgf/cm 2。壓縮空氣，保持 取壓管線和動壓測量裝置取壓孔的清潔和不阻塞，同時將變送器隔離開來以防止過壓。 在風壓測量的許多場合，一般多采用所謂的防堵器，這是經濟、簡單的方法。但對于粉塵多、有一定濕度的氣體，其防堵性能就差多了，而且它對于管線內由于露點造成 的堵塞或不暢，是無能為力的。而在這些場合，必須采用自動式定時吹掃裝置。 特別是有一些采取插入式測量風量的裝置，如皮托管、靠背管、均速管、雙文丘里管 等，由于其動壓取壓口在風管道內部，其全壓口正對流體，背壓孔背對流向，二者都易被 堵塞。尤其當外部取壓管密封不好時，堵塞得更快。因此，根據空氣潔凈度的程度定期吹 掃外部取壓管線和測速裝置的兩個取壓孔，對于保證準確測量是必不可少的。

定時器在設定的時間段內將變送器與測量管線阻斷，同時給計算機 DCS 采樣系統發出 一個即將開始吹掃的開關信號，DCS 采樣系統暫停采樣。然后定時器開啟吹掃閥，將壓縮 空氣注入測量管線和測速裝置進行吹掃，使測量管線和測速裝置保持清潔、通暢；同時變 送器可在吹掃過程中準確地保留吹掃前最后時刻的輸出值。由定時器可以設定吹掃的間隔 和吹掃時間。當吹掃過程結束后，定時器發出已停止吹掃的開關信號，同時自動重新連接 變送器，DCS 系統又開始采樣，恢復測量。

1)   技術參數

l  吹掃電源氣壓： 0.6Mpa

l  工作電源： 220VAC 50HZ

l  環境溫度： -20～60℃

l  防護等級：  IP65

l  吹掃間隔時間：0.2～24 小時(可調)

l  吹掃時間長度：5～60 秒(可調)

l  氣路接口：  Φ14

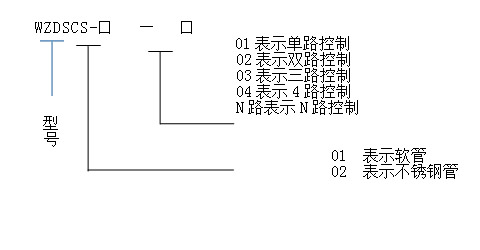

2)     選型圖

定時吹掃裝置的型號定義
